Tester USB 6.5A DC Type-C PD voltmetro digitale Amper Monitor di corrente di tensione amperometro rilevatore banca di alimentazione caricatore misuratore di capacità
SPECIFICATIONS
Marca: ATORCH
Forniture fai da te: ELECTRICAL
Origine: CN (Origine)
Dimensioni: 61*68*10.8mm
Temperatura di funzionamento: -10°C-60°C
Codice categoria di esattezza: 1% (Software calibration technique)
Tipo di esposizione: Digitahi soltanto
Alimentazione elettrica: DC
Certificazione: CE
Numero modello: SZB-CS
Measurement time: >0.5W
Measuring Voltage Range: 3.6V~32V
Measuring Current Range: 0.00A~5.10A max 6.5A
Measuring Power Range: 0 ~ 150.00 W
Measuring Energy Range: 0 ~ 999999Wh
Supports fast charging testing: supports Apple 2.4A/BC1.2, Huawei SCP/FCP/QC2.0/QC3.0 PD2.0 PD3.0 VIVO OPPO fast charging
Screen rotation: supported
Product calibration: supported

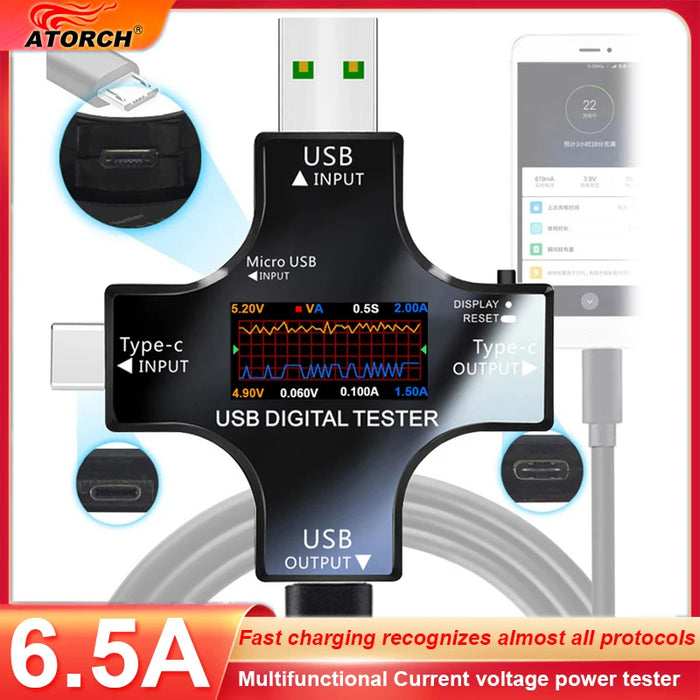

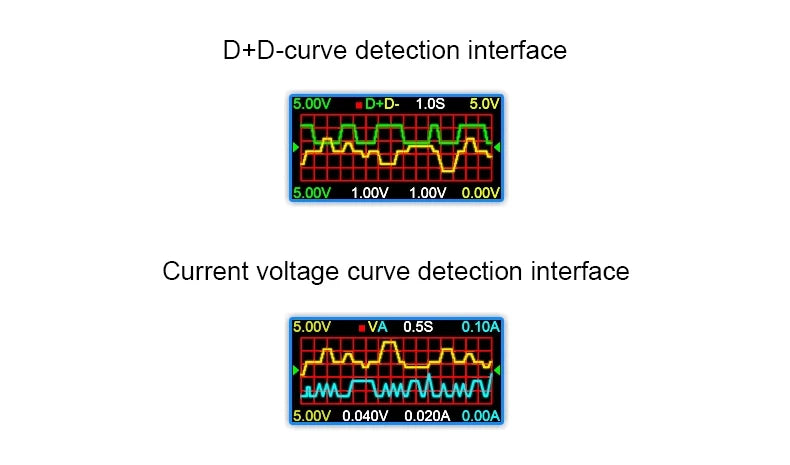

Curve test: voltage current curve/D+D-curve

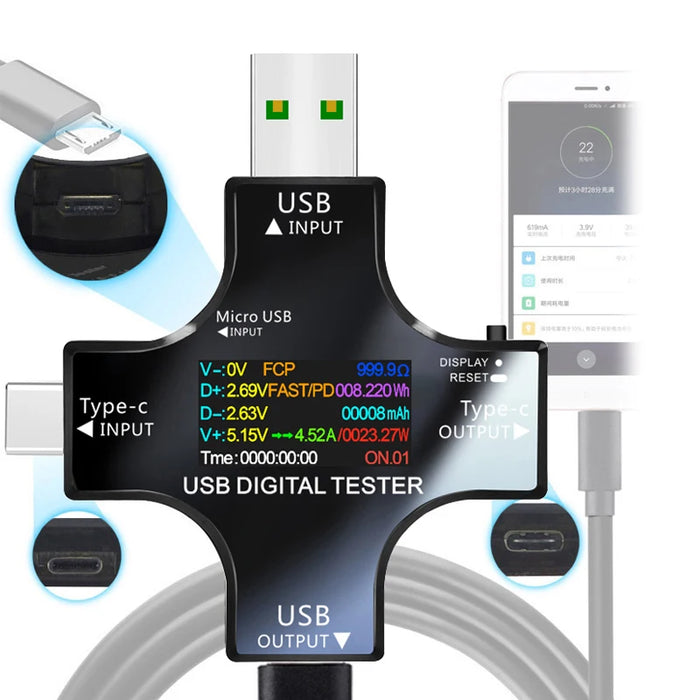

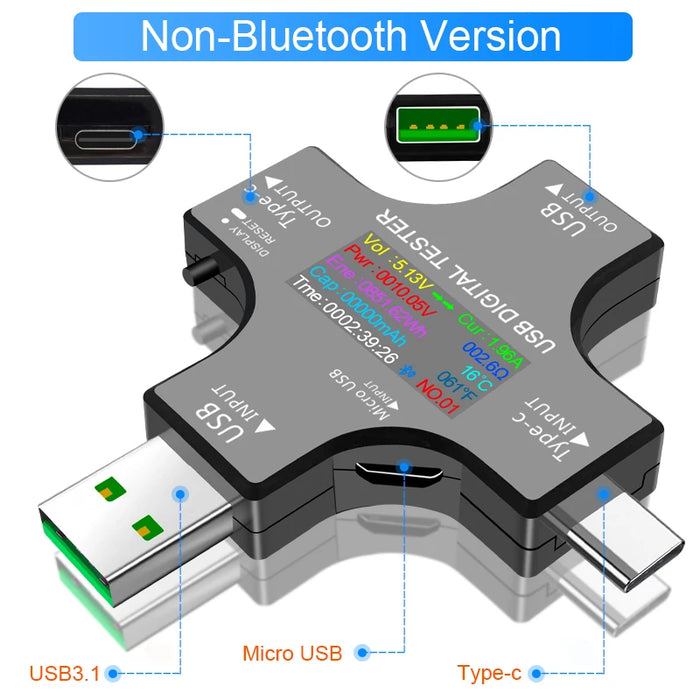

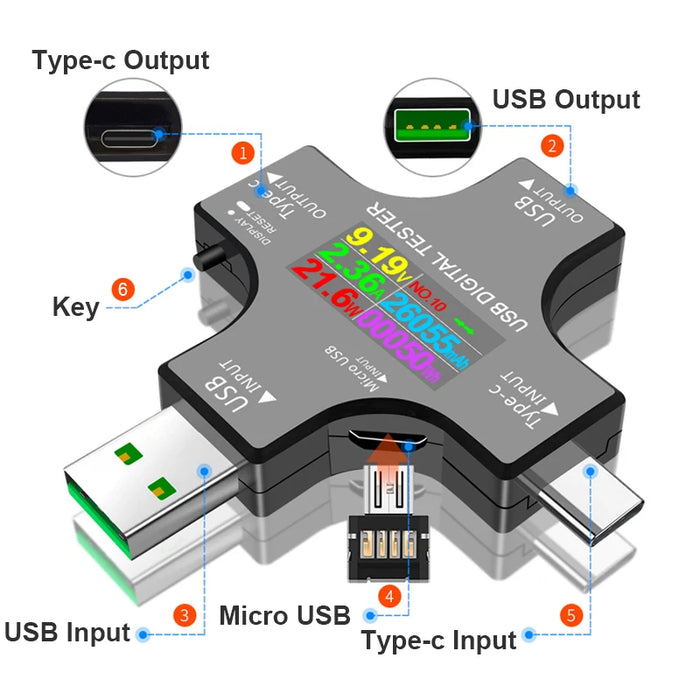

5PIN high current interface: USB port/Type-C port dual test
TYPE-C port: bidirectional current test
Sampling resistance: 1m Ω low internal resistance sampling
Off screen function: supported
Protection function: overvoltage, low voltage, overcurrent alarm


Note:

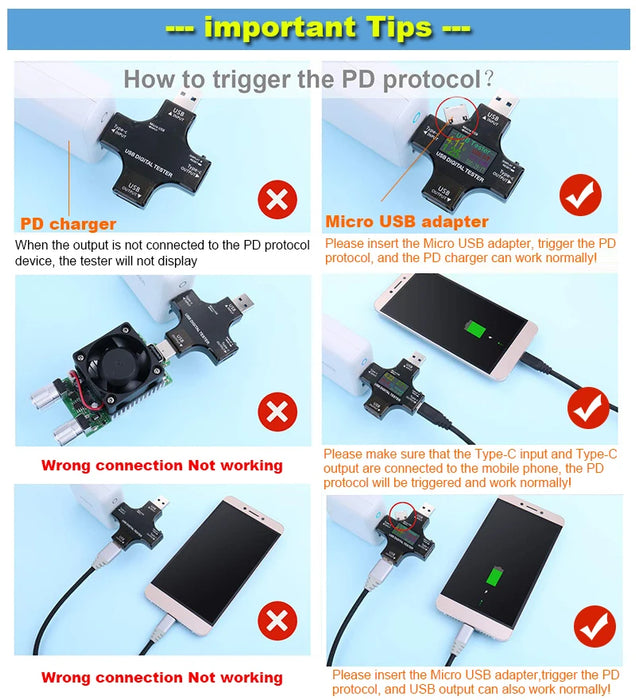

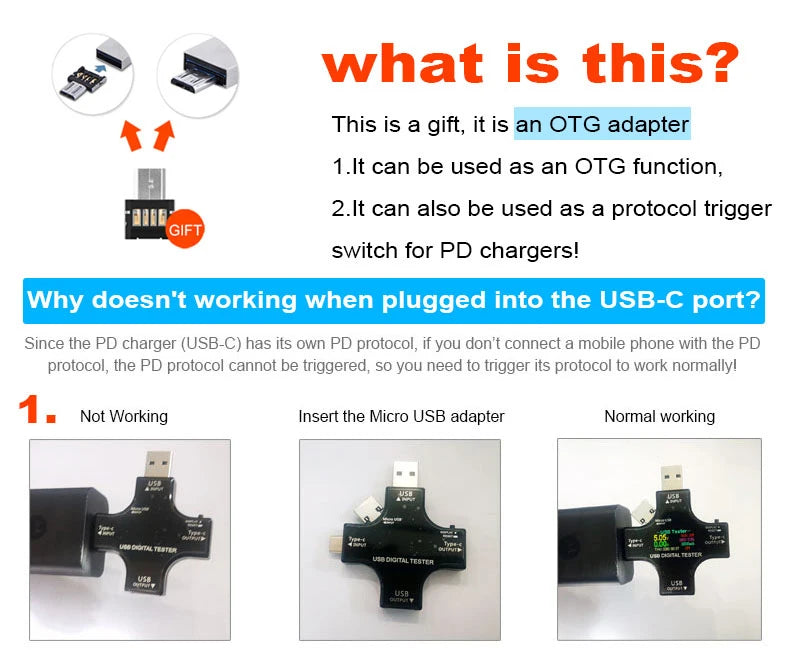

Prima dell'uso, si prega di leggere con attenzione le istruzioni di seguito. Il caricatore PD ha uno speciale protocollo PD, non funziona fino a quando l'uscita è collegata. Si prega di collegare il telefono cellulare e funziona normalmente!

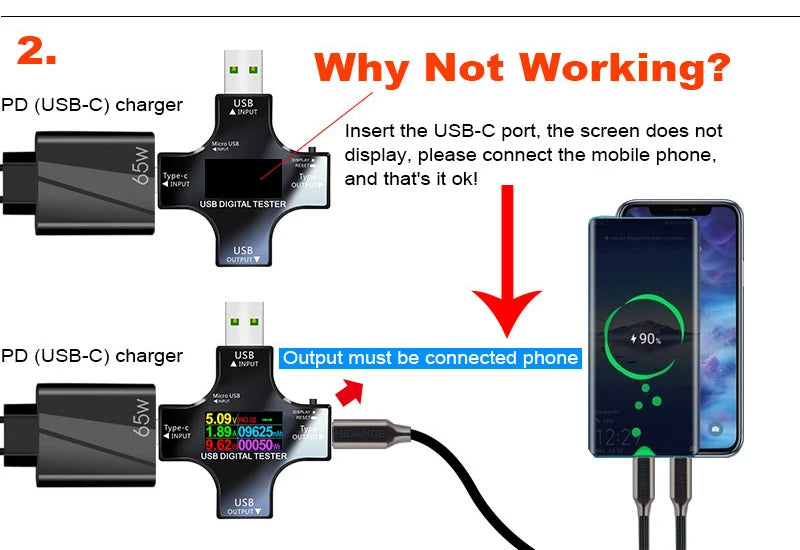

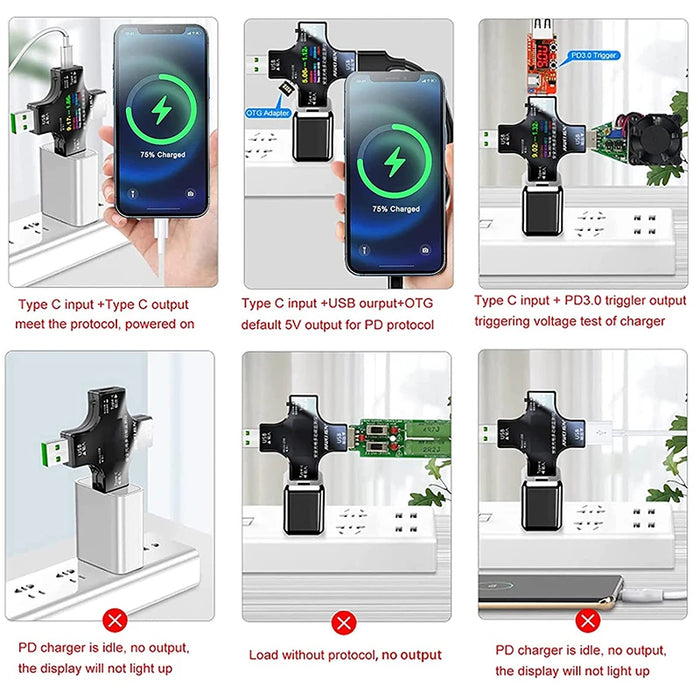

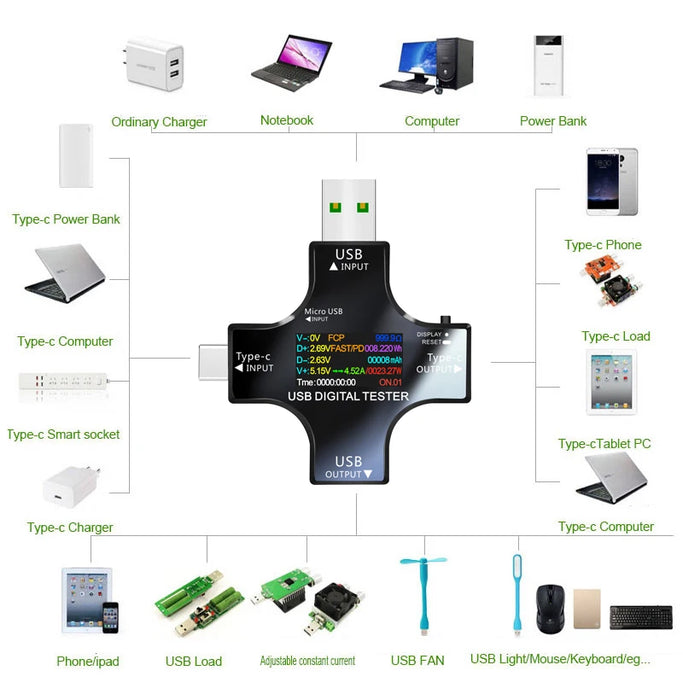

Questo prodotto è un prodotto USB e di tipo c a doppio scopo. L'interfaccia USB viene inserita nel caricatore USB e lo schermo del tester USB. Il TYPE-C viene inserito nella porta PD, ma non viene visualizzato. Si prega di collegare l'uscita TYPE-C al telefono e sarà display dello schermo!


Specifiche del prodotto
Campo di misurazione della tensione: risoluzione 3.6V ~ 32.0V precisione: 0.01V
Campo di misurazione della corrente: risoluzione 0.00 ~ 5.10A precisione: 0.01A corrente massima di prova 6.5A
Capacità gamma totale:: risoluzione 0 ~ 99999mAh precisione: 0,001ah
Intervallo di potenza totale: 0 ~ 999999mWh risoluzione precisione: 0,001wh
Gamma di misurazione della potenza: risoluzione 000.00 ~ 150.00 W precisione: 0.01W
Campo di misura dell'impedenza: precisione di risoluzione 1 ~ 999,9Ω: 0.1Ω
Intervallo di misurazione della temperatura: precisione con risoluzione 0 ~ 80 ℃: 1 ℃ massimo
Intervallo di misurazione della temporizzazione: 999 ore 59 minuti risoluzione 59 secondi precisione: 1s
Intervallo di tensione USB D +: precisione risoluzione 0V ~ 2.999V: 0.001V
Intervallo di tensione D USB: precisione risoluzione 0V ~ 2.999V: 0.001V
Tempo di rinfrescare: 500mS/volte
Tasso di misurazione: 0.5 volte/s
Modalità allarme: suggerimenti Display
Dimensioni del prodotto: 61mm x 68mm x 10.8mm
Flusso autoconsumabile: <0.02A
Temperatura di lavoro: -10 ~ + 60 ℃
Umidità di lavoro: : 10 ~ 80 (senza ombra)
Pressione di lavoro: 80 ~ 106kPa
Certificato: RoHS, CE

Istruzioni di funzionamento chiave
1. Short premere il pulsante per cambiare lo schermo,
2. Rapidamente double-click la capacità (mAH) per cancellare zero,
3. Rapidamente tre clic sulla quantità elettrica (WH) per cancellare zero,
4. Tempo di quattro clic rapido per cancellare zero,
5. Quickly five-click è necessario cambiare il numero di gruppo di archiviazione dati totali (N O.X, 10 gruppi di dati),
6. Pulsante lungo la capacità e il tempo di alimentazione per cancellare tutto in una volta,
7. Nell'interfaccia (rotazione dello schermo), premere a lungo il pulsante per ruotare lo schermo;
8. Quando il tasto corto viene pressato alla sovratensione (>35.0V), bassa tensione (<3.00V) e sovracorrente (>8.00A)
Interfaccia di impostazione, il valore può essere regolato rapidamente facendo doppio clic (+ aggiungi) o rapidamente tre clic (-riduci).
9. Ripristina le impostazioni di fabbrica: fai clic sul pulsante per passare all'interfaccia off-screen, stampa lunga
Il pulsante per entrare nello sfondo del prodotto, seleziona il ripristino per ripristinare le impostazioni di fabbrica!
(Nota: non calibrare la tensione o la corrente se senza strumenti standard)

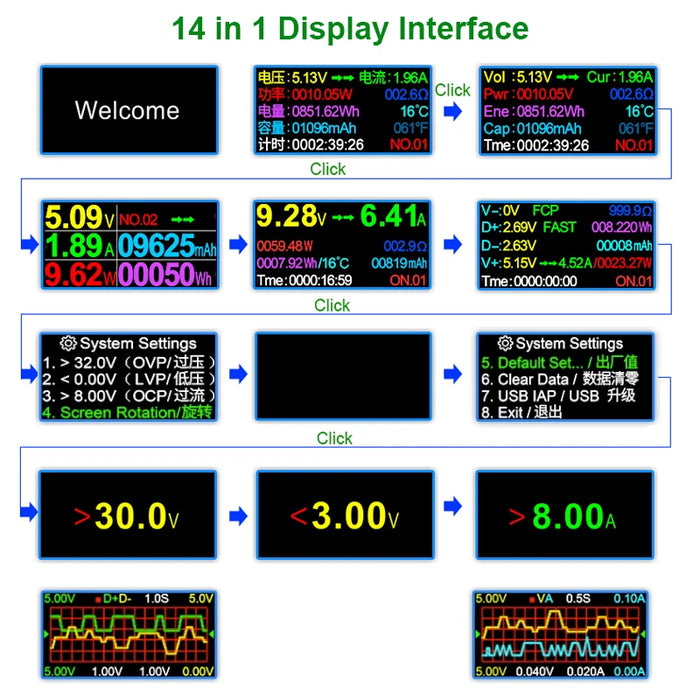

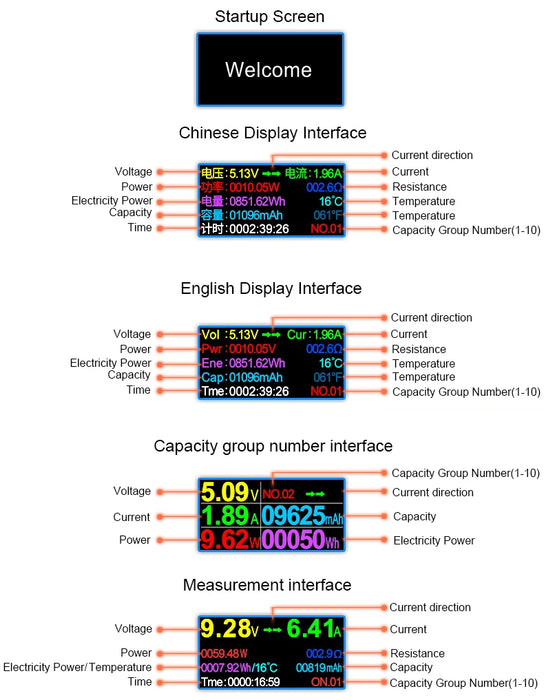

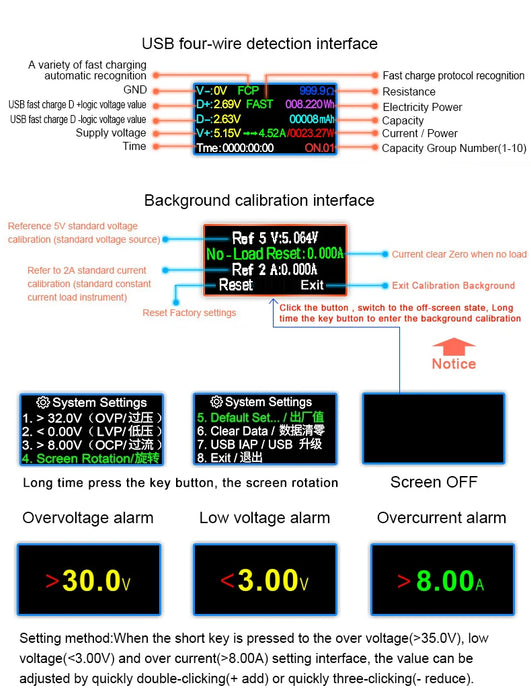

Display dell'interfaccia multifunzionale ATORCH e introduzione di vari parametri



1948 per testare la capacità di ricarica della batteria della banca di potere/del telefono cellulare
Let's make a analytic; Il nostro strumento mostra che 9 v2a è la corrente di ricarica per il telefono. Quando la potenza di ricarica rimane fissa, la tensione di ricarica effettiva della batteria del telefono è di 3.7V e la corrente di ricarica portata è di 4,86 a (per lo stesso tempo di ricarica, il tuo dispositivo ha accumulo 4.86A, mentre il nostro dispositivo ha costruito 2A, la nostra capacità di accumulo sembra piuttosto piccola, Ma la potenza Wh conservata continua)
A questo punto, secondo l'altra formula fisica, la tensione della batteria del telefono cellulare power Wh-3.75V = valore della capacità; che è vicino alla capacità di una batteria del telefono cellulare (simile a una batteria della banca di alimentazione)
Ad esempio, se la batteria di prova è di 27wh, applica la formula:
27Wh (elettricità) kx-3.75 V (tensione batteria) x 90% (efficienza di conversione) = 6.48Ah x 1000 = 6480mah


Ingegnere ha di nuovo diversi aggiornamenti tecnici:

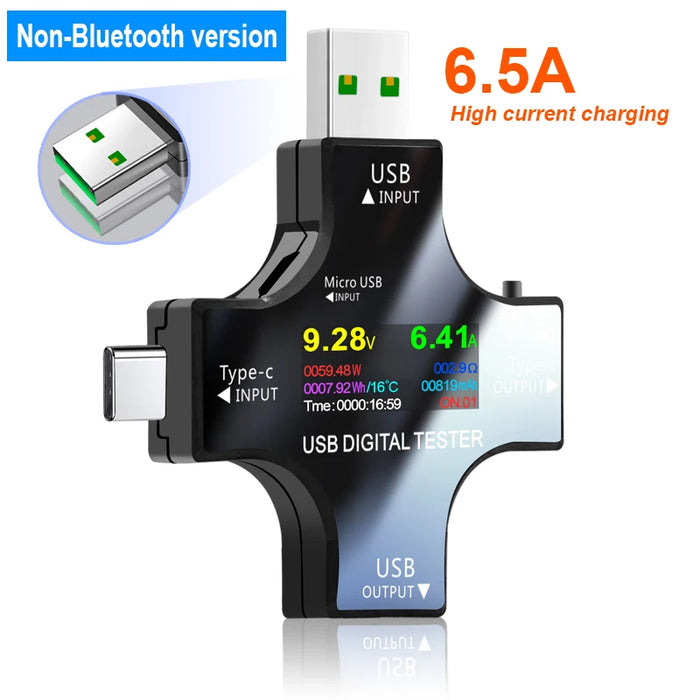

1) questa volta viene utilizzato il connettore maschio USB verde e viene utilizzato il resistore di campionamento a bassa resistenza interna da 1 milliohm e la corrente massima di 6.5A può essere testata!
2) USB-C costo di sostituzione della testa maschio della spina di contatto con pin in rame migliore, dati di corrente più stretti più affidabili.
3) aumenta lo schermo funzione di impostazioni del display flip a 180 gradi, per adattarsi ad alcuni caricabatterie utilizzando il display invertito come display positivo (fare clic su interfaccia di rotazione dello schermo, E poi fare doppio clic sulla chiave per rendere il display inverso di 180 gradi).
4) il protocollo PD ottimizzato è adatto per il caricatore da 87W di Apple, e sia il lato positivo che negativo possono inviare il pin ACC del protocollo PD.
5) il protocollo OTG di tipo C può aprire la funzione digitale OTG inserendo una testina di commutazione Android incorporata casuale nell'angolo superiore sinistro della linea Android.
6) aumenta le impostazioni dell'interfaccia come sovratensione, bassa tensione, sovracorrente, ecc. e passa all'interfaccia corrispondente al pulsante corto alla reception, configurazione con l'aggiunta di un valore di impostazione con doppio clic o tre clic.
7) il limite di sfida del dispositivo di campionamento manganina della patch di aggiornamento dell'industria dei metalli riduce la resistenza a <1mR, l'accesso dopo l'uso quasi non colpisce la velocità di ricarica, il supporto perfetto per HUAWEI 4.5A corrente di ricarica super veloce, come una linea dati, più grosso, più corto e migliore, ricarica più veloce
8) il protocollo PD integrato può aprire l'interfaccia di tipo C con il caricatore intelligente del protocollo PD display di uscita dell'alimentazione scarica, in modo da facilitare l'invecchiamento e il test. (Questa funzione può essere aperta con successo inserendo la testa dell'adattatore OTG Android casuale nell'angolo superiore sinistro della tavola a U incrociata con la porta di ingresso della linea Micro USB).
9) il protocollo PD misurazione della modalità di ricarica rapida che supporta il telefono cellulare apple X aggiornato. (Supporta la ricarica rapida di iphone 8 / 8P / apple X / MacBook, potenza 29W, 5 v3a/9 v3a/12 v2.5a/15 v2a)
10) ottimizza il numero di funzioni di trasmissione, come la memoria di interruzione di corrente, la trasmissione dati USB, il protocollo di ricarica rapida PD e così via
11) il riconoscimento della carica rapida copre quasi tutti i protocolli di ricarica rapida, QC2.0/QC3.0/incluso Huawei FCP/SCP APPLE2.4A/2.1A/1A/0.5A, android DCP/SAMSUNG AFC soddisfa Huawei e vari utenti di telefoni cellulari di marca

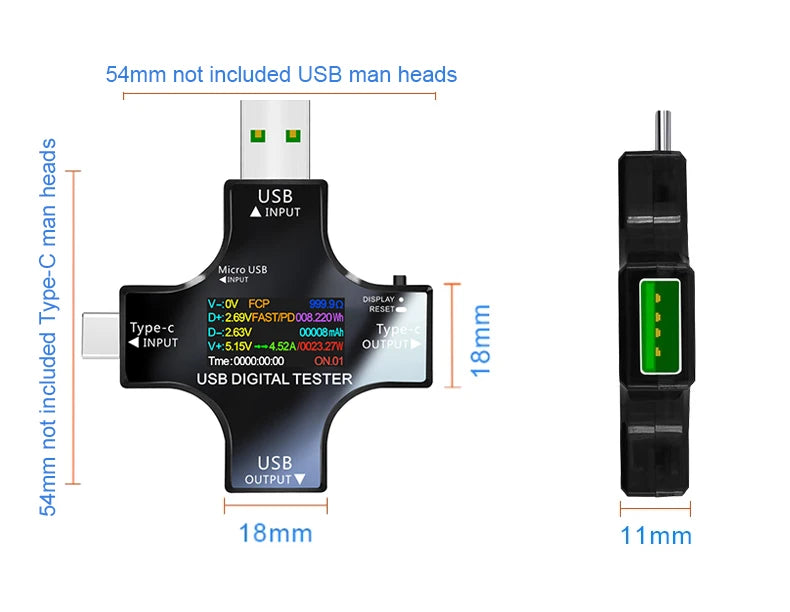

Dimensioni del prodotto

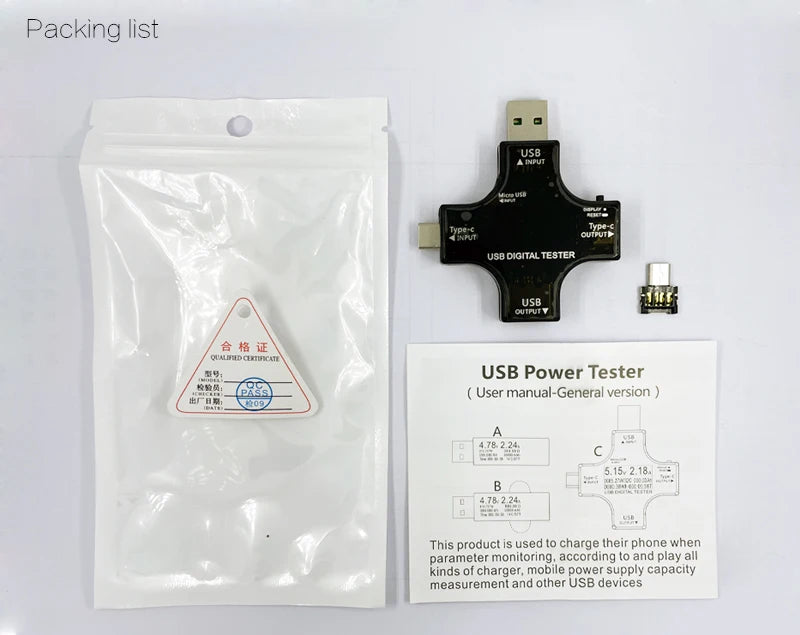

Elenco prodotti
1. USB & PD Tester 1 pz
2. Adattatore OTG 1 pz
3. Manuale utente 1 pz
