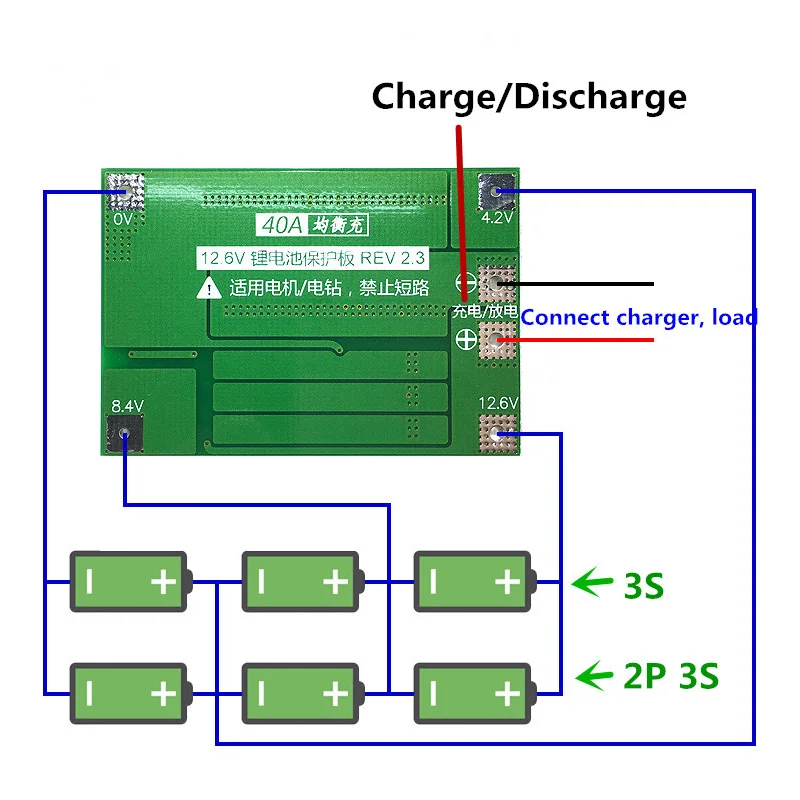

Descrizione:

• Ambito: tensione nominale della batteria al litio da 3,7 V (inclusa 18650, 26650, batteria ai polimeri di litio)

• Dimensioni del prodotto: 41 * 55 * 3,4 mm (versione migliorata), 41 * 60 * 3,4 mm (versione bilanciata)

• Peso del prodotto: 8,8 g (versione migliorata), 9,8 g (versione bilanciata)

• Tensione di carica: 12,6 V - 13,6 V

• Corrente di scarica continua (limite superiore): 40 A (se l'ambiente di raffreddamento non è buono, ridurre la corrente di carico)

• Corrente di carica continua (limite superiore): 20 A

Versione migliorata: adatta per trapano elettrico con corrente di avviamento inferiore a 80 A e potenza inferiore a 130 W.(senza funzione bilanciata)

Versione bilanciata: adatta per trapano elettrico con corrente di avviamento inferiore a 80 A e potenza inferiore a 170 W.(con funzione di ricarica bilanciata)

Nota 1: Per avviare con successo il trapano è necessario tre batterie di alimentazione da 15°C-20°C o sei batterie di alimentazione da 10°C-15°C (la normale batteria 18650 non può avviare il trapano!!).

Nota 3: Quando la batteria è in carica, il riscaldamento della resistenza "430" è normale, significa che il circuito di bilanciamento è in funzione. Se anche la resistenza "430" si riscalda senza ricarica, verificare se è collegato il cavo sbagliato.

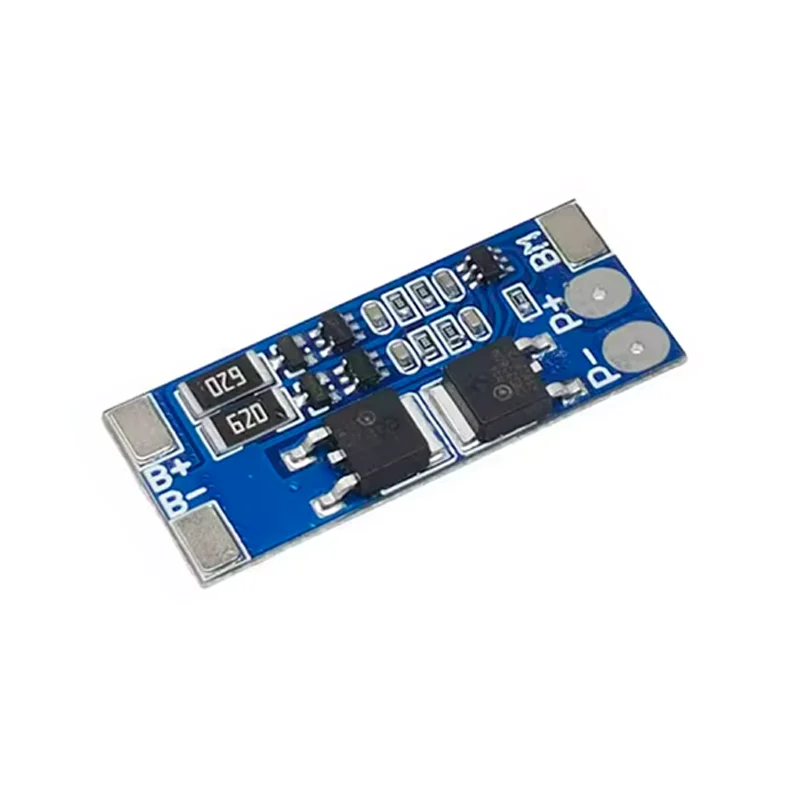

Scheda di protezione della batteria al litio 2S 7,4 V 10 A con bilanciamento:



Intervallo di tensione di sovraccarico: 4,25-4,35 V ± 0,05 V



Intervallo di tensione di sovrapressione: 2,5-3,0 V ± 0,05 V



Corrente di lavoro superiore: 8A



Corrente istantanea limite superiore: 10A



Corrente di riposo: inferiore a 10uA



Vita effettiva: più di 50.000 ore



Resistenza interna: inferiore a 300 mΩ



Tensione di carica: 8,4 V-9 V



La corrente di bilanciamento è 58 mA



Condizioni di conservazione: -40-- +80℃



Temperatura di funzionamento: -40 --- +50℃

Dimensioni: 40 * 17 * 3,5 mm



Descrizione dei punti di saldatura:



· B+ collegato al positivo della batteria;



· Negativo della batteria collegata a B;



· MB Collegare la batteria 1 al punto di connessione prima della batteria 2;



· P+ collegato al lato carica/scarica del positivo (lato carica/lato scarica condiviso);



• P-connect/scarica terminale negativo (condiviso con carica/scarica).



Nota: non cortocircuitare deliberatamente!



Scheda di protezione della batteria al litio 2S 7,4 V 8,4 V 20 A con bilanciamento:

Ambito applicabile: adatto per batterie al litio con tensione nominale di 3,7 V e piena tensione di 4,2 V (comprese batterie al litio polimerica 18650, 26650, senza limitazione delle dimensioni)



Dimensioni del prodotto: 45*15*3,4 mm (standard), 48*20*3,4 mm (equilibrato)



Peso del prodotto: 2,9 g (edizione standard), 3,7 g (edizione bilanciata)



Tensione di carica: 8,4 V - 9,0 V



Corrente di scarica continua (limite superiore): 20 A (se l'ambiente di raffreddamento non è buono, ridurre l'uso della corrente di carico)



Corrente di carica continua (limite superiore): 10 A



Edizione standard: adatto per trapani iniziali con correnti fino a 25 A inferiori a 50 W o carichi resistivi inferiori a 168 W.



Versione bilanciata: adatta per correnti di avviamento inferiori a 25 A e inferiori a 50 W trapani elettrici o carichi resistivi inferiori a 168 W, con funzione di ricarica bilanciata.



Nota 1: l'avvio riuscito del trapano richiede due batterie di alimentazione 10C-20C o quattro batterie di alimentazione 5C-10C (il 18650 ordinario non può avviare il trapano!!!).



Nota 2: collegare rigorosamente 0 V, 4,2 V, 8,4 V secondo lo schema.Quando si collega la batteria per la prima volta, è necessario caricarla prima dell'uscita.





Nota 3: Quando la batteria è carica, il riscaldamento della resistenza "430" è un fenomeno normale, indicando che il circuito di equalizzazione è in funzione; se anche la resistenza "430" si sta riscaldando quando non è in carica, verificare se è collegata la linea sbagliata.



Per alcuni clienti con basi elettroniche scadenti, spiegare: non mescolare insieme batterie buone e batterie cattive!La capacità/resistenza interna di 2 batterie dovrebbe essere la più vicina possibile!(1 batteria buona + 1 batteria difettosa = 2 effetti di utilizzo della batteria).







Scheda di protezione batteria al litio 4S 16,8 V 40 A con bilanciamento:

Ambito: tensione nominale della batteria al litio da 3,6 V, 3,7 V (inclusa 18650, 26650, batteria ai polimeri di litio)

Voltaggio di carica: 16,8 V - 18,1 V

Corrente di scarica continua (limite superiore): 40 A (se l'ambiente di raffreddamento non è buono, ridurre l'uso della corrente di carico)

Corrente di carica continua (limite superiore): 20 A

Versione standard: adatta per corrente di avviamento inferiore a 60 A, potenza 100 W inferiore al trapano.(Funzione non bilanciata)

Versione migliorata: per corrente di avviamento inferiore a 80 A, potenza 135 W inferiore al trapano.(Funzione non bilanciata)

Versione bilanciata: adatta per corrente di avviamento inferiore a 80 A, potenza 220 W inferiore al trapano.(con equilibrio)

Nota 1: l'avvio riuscito del trapano richiede tre batterie di alimentazione da 15°C-20°C o sei batterie di alimentazione da 10°C-15°C (il normale 18650 non può avviare il trapano!!).



Nota 2: rigorosamente secondo il cablaggio della mappa 0 V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, non cortocircuitare deliberatamente.





Nota 3: Quando si utilizza il carico del motore a spazzole, provare a collegare un condensatore non polare (tensione superiore a 25 V, capacità 10 uF-100 uF) ai terminali positivo e negativo del motore per evitare la punta inversa dal motore.Rompere il tubo MOS.



Nota 4: 4 gruppi di batterie in serie, assicurarsi che la tensione di ciascun gruppo di batterie, se non è la stessa, riempire ciascuna batteria separatamente e quindi utilizzarla in serie.Il test di scarica, la caduta di tensione più veloce della batteria in quel gruppo è la batteria scarsa.



Nota: questi articoli lo sonoVersione bilanciata.Se hai bisogno di un'altra versione, ti preghiamo di contattarci.













Scheda di ricarica del circuito di protezione della batteria al litio agli ioni di litio 3S 25A 12.6V 4S 16.8V 5S 21V 18650:

Batteria al litio agli ioni di litio 5S 10A BMS 18650 Scheda di protezione del caricabatterie 18V 21V Circuito di protezione cellulare:

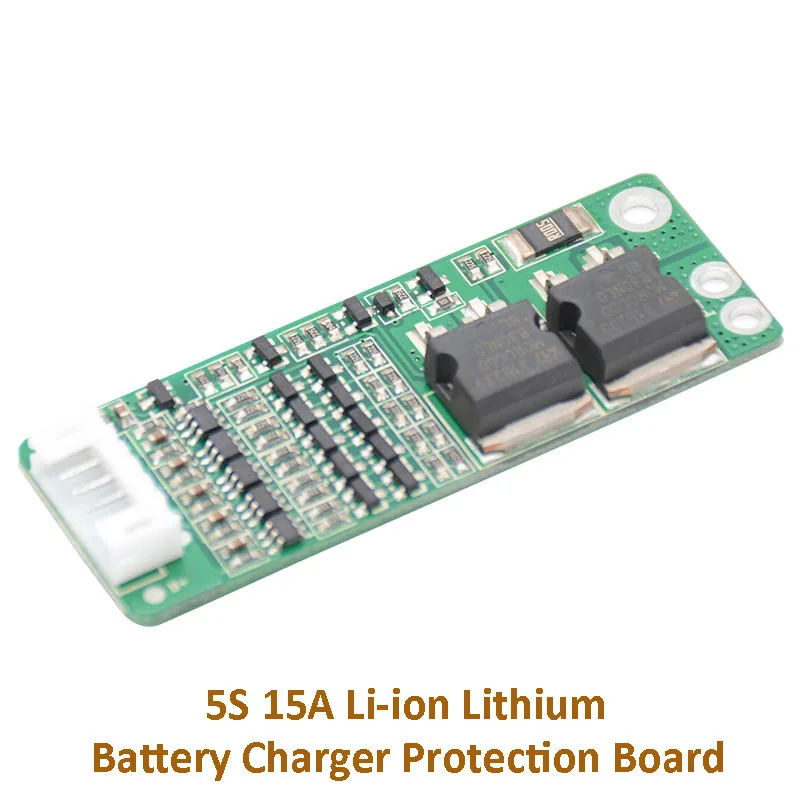

Batteria al litio agli ioni di litio 5S 15A 18650 Scheda di protezione del caricabatterie Protezione da cortocircuito cellulare da 18,5 V 21 V con linee DuPont:
