DASH 6000 RPM EL Glow Gauge per aggiornamento cruscotto al plasma diesel BMW Serie 3 E46
SPECIFICATIONS
Altezza Elemento: 1
Country/Region of Manufacture: Taiwan
Dispositivi speciali: EL glow
Engine: Diesel, 6K RPM
Interchange Part Number: Nil
Larghezza Elemento: 1
Lunghezza Elemento: 1
Manufacturer Part Number: 1302179A
Marca: DASH
Materiale: EL Panel
Origine: CN (Origine)
Other Part Number: Nil
Peso Elemento: 0.3
Placement on Vehicle: Dashboard
Prodotto chimico ad alto interesse: Nessuno
Montaggio:
per Serie 3 (E46) 1998~2004, Diesel (6000 giri/min)
Informazioni sul prodotto:

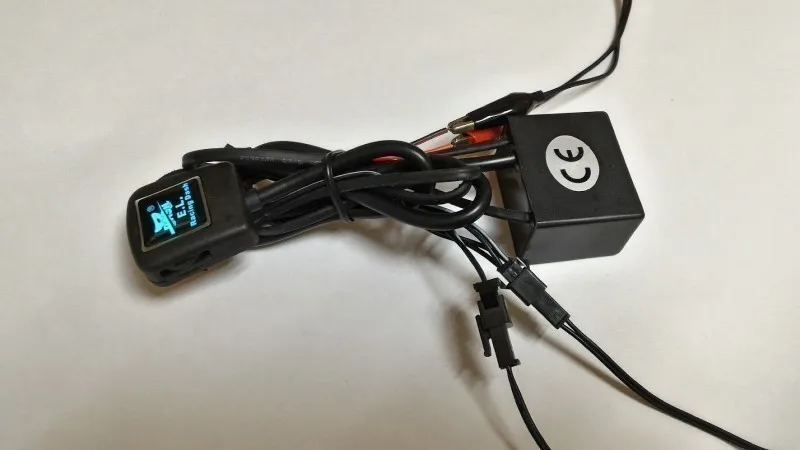

Il pacchetto include1 set di indicatori luminosi EL e 1 inverter

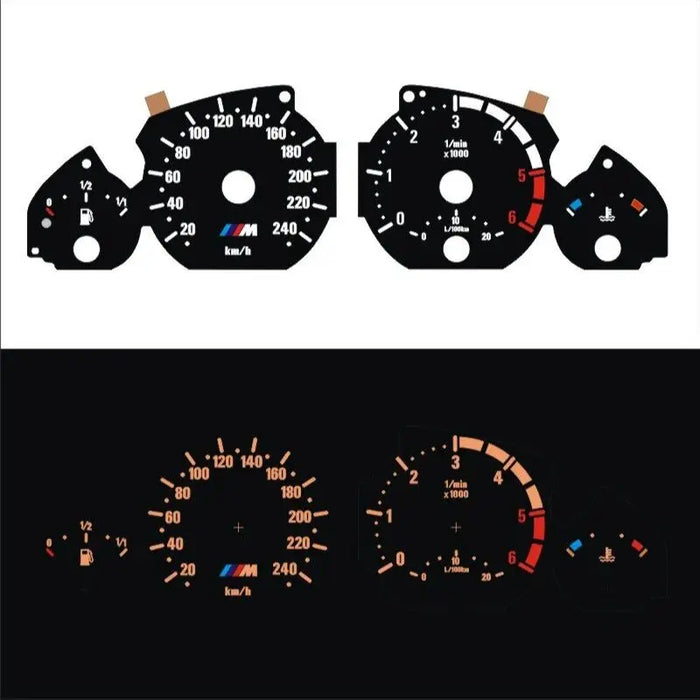

Colore: pannello grigio a luce bianca / pannello nero a luce bianca / pannello nero a luce arancione (selezionarne uno al momento dell'ordine).
Condizioni del prodotto:Nuovo di zecca.
Questo indicatore è dotato di tachimetroKMH (Km/ora)
Luminosità regolabile tramite il controller sull'inverter.
Non è necessario rimuovere gli aghi per l'installazione.
Superficie antiriflesso e resistente ai graffi.

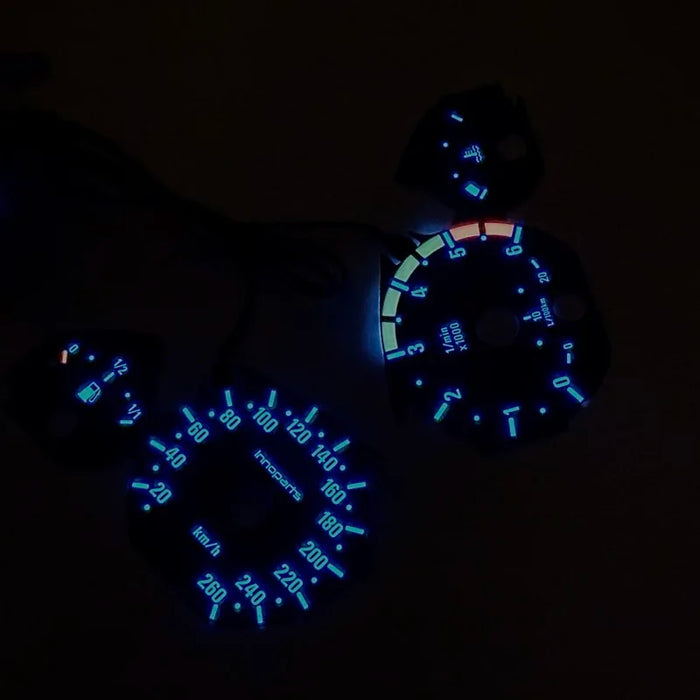

Immagini del prodotto:
Guida all'installazione:
Scollegare il terminale negativo sulla batteria.

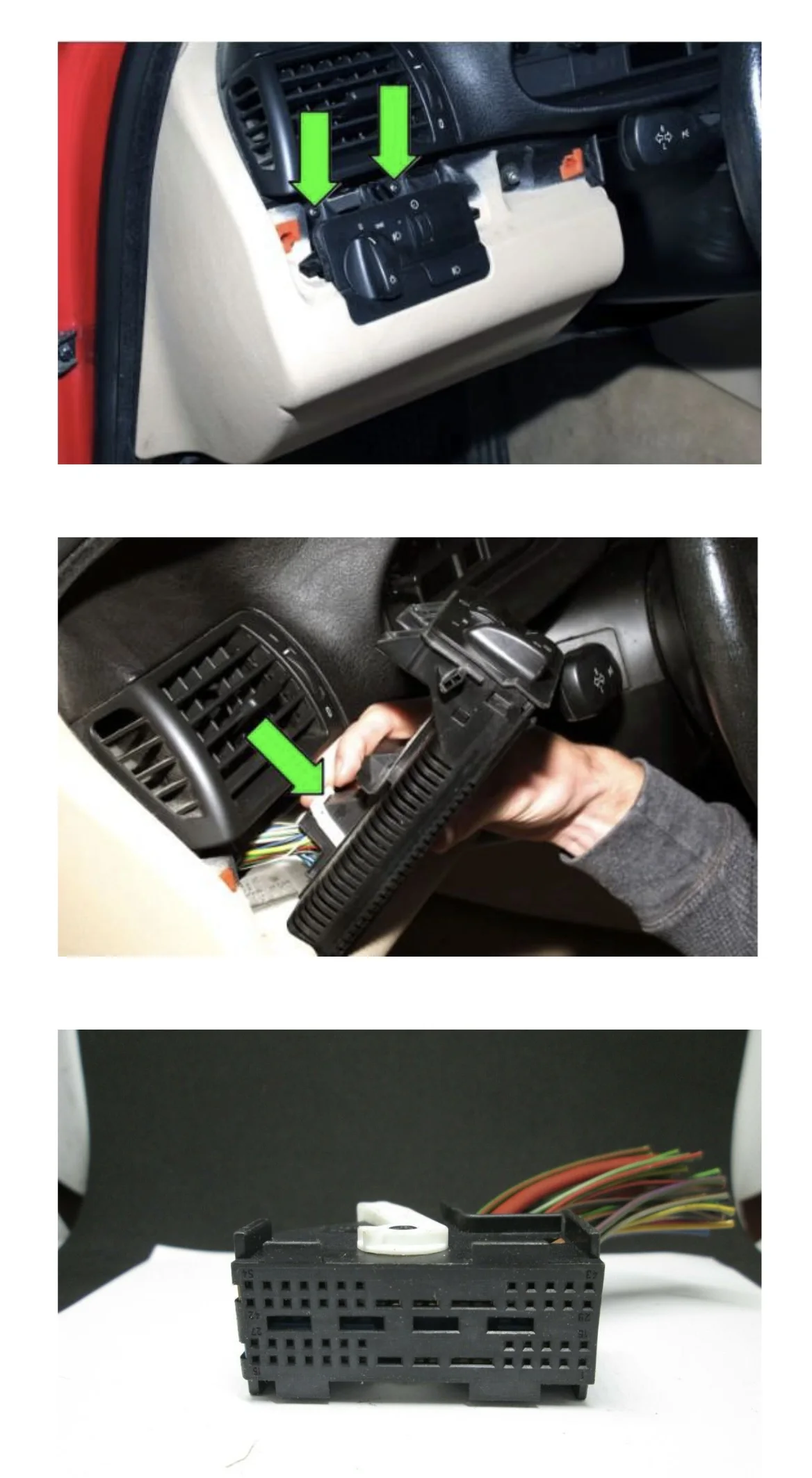

Rimuovere le viti che sostengono la lunetta e il cluster.
Scollegare le spine del cavo al cluster.
Rimuovere il coperchio trasparente che protegge gli aghi e l'alloggiamento nero attorno al manometro.
Se sono presenti viti che sostengono il frontalino, rimuoverle.
Far scorrere delicatamente la faccia del misuratore sopra l'ago.NON RIMUOVERE AGHI!!!Gli aghi attenti sono fragili!
Individuare un punto in cui far passare il cavo nel cluster.
Avvitare le viti al frontalino, se rimosso.
Restituire la copertura protettiva trasparente.
Collegare i connettori dei frontalini all'inverter.
Individua il controller da desiderare.
Collegare i fili nero e rosso aCONNETTORE LATERALE TRASPORTO X11175 (IL CONNETTORE LATERALE A 26 PIN SINISTRA DAL TRASPORTO).PIN#1NEGATIVO A GRONDO (FIO NERO MARRONE),PIN#7POSITIVO 12VDC PER L'ILLUMINAZIONE (GRIGIO ROSSO FILO).

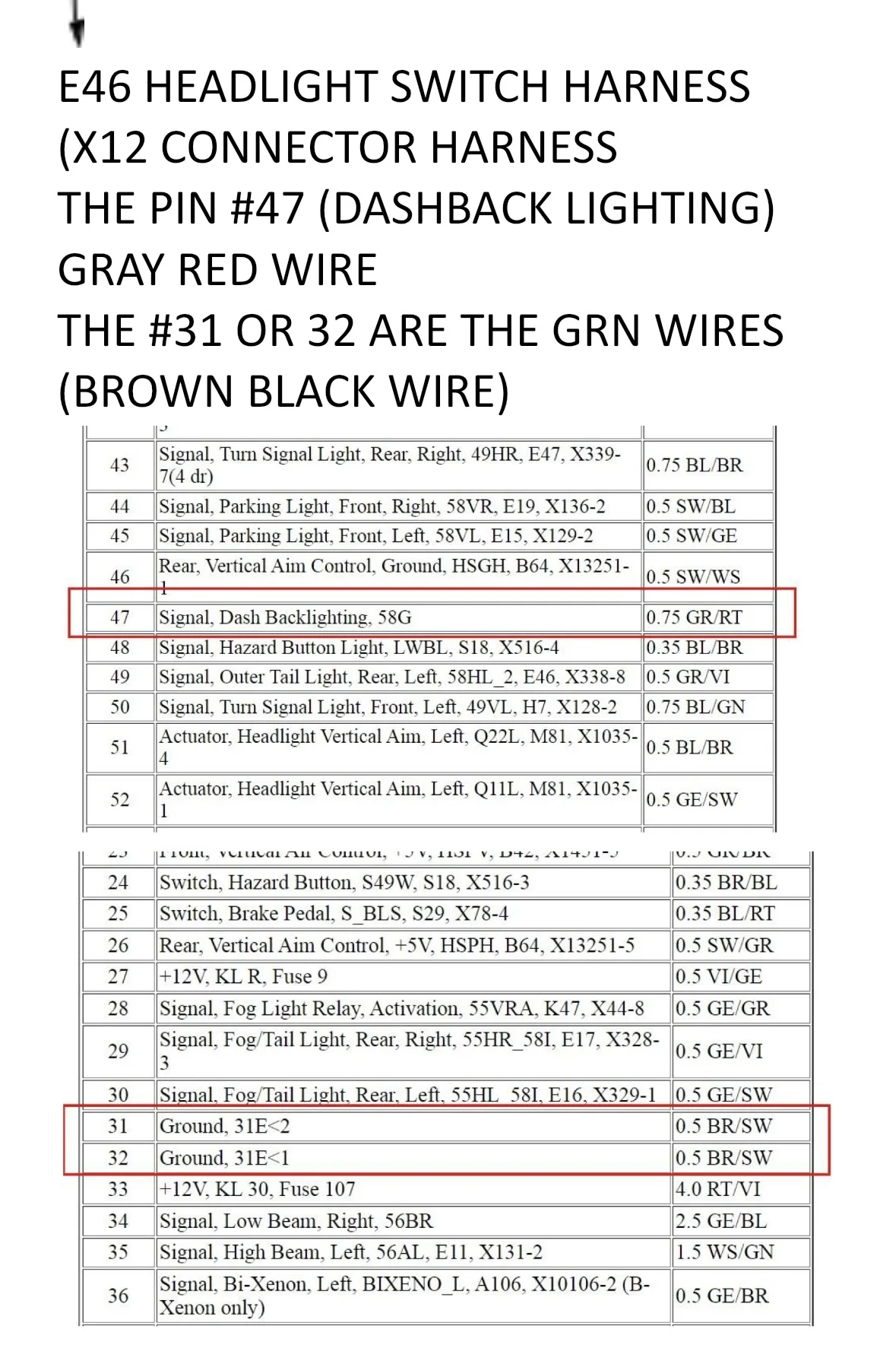

Se il PIN del connettore X11175 # 7 manca, è possibile collegarlo al cablaggio dell'interruttore dei fari.
